產品名稱:CH-IL單點式稱重傳感器

產品特點:CH-IL單點式稱重傳感器為單點承載結構,產品結構形式簡單,使用方便。適用于制作由單只傳感器構成的各種形式電子臺秤、灌裝秤等。其中CH-IL為合金鋼材質,CH-ILA、CH-ILB、CH-ILC為鋁合金材質。

	量程:CH-IL:0.5kN(50kg)、1kN(100kg)、1.5kN(150kg)、2kN(200kg)、2.5kN(250kg)、 5kN(500kg)、 10kN(1t)
 CH-ILA:0.5kN(50kg),1kN(100kg),1.5kN(150kg),2kN(200kg)
 CH-ILB:2.5kN(250kg)、5kN(500kg)
 CH-ILC:7.5kN(750kg)、10kN(1t)、20kN(2t)

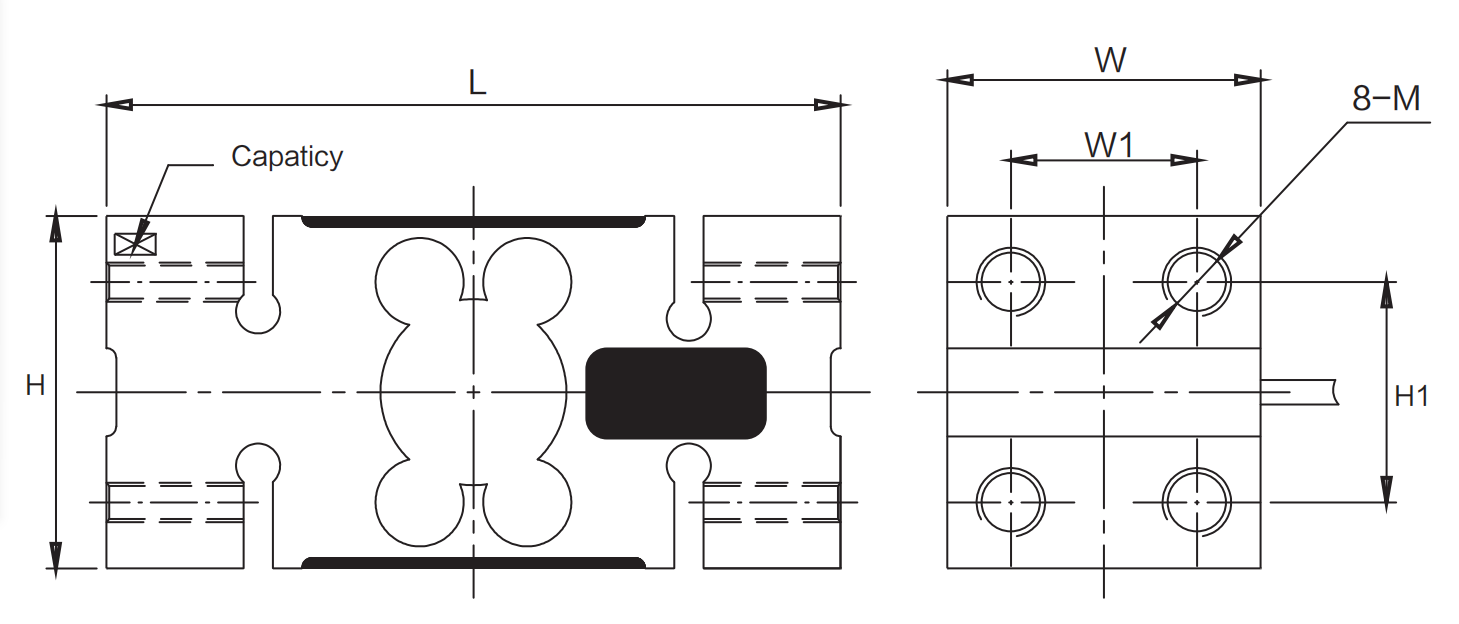

外形尺寸:


|
				 型號  |

				 量程(kN)  |

				 量程(kN)  |


  |

				 L  |

				 W  |

				 W1  |

				 H  |

				 H1  |

				 M  |

|
				 CH-IL  |

				 0.5-20  |

				 50-2000  |

				 mm  |

				 150  |

				 64  |

				 38  |

				 72  |

				 45  |

				 M14  |

|
				 CH-ILA  |

				 0.5-2  |

				 50-200  |

				 mm  |

				 156  |

				 44  |

				 24  |

				 75  |

				 50  |

				 M12x1.75  |

|
				 CH-ILB  |

				 2.5-5  |

				 250-500  |

				 mm  |

				 146  |

				 60  |

				 36  |

				 95  |

				 70  |

				 M12x1.75  |

|
				 CH-ILC  |

				 7.5-20  |

				 750-2000  |

				 mm  |

				 176  |

				 76  |

				 46  |

				 125  |

				 95  |

				 M16x2  |


技術參數:
|
				 CH-IL 技術參數  |


					  |


					  |


					  |

|
				 額定輸出  |

				 2.0mV/V±10%  |

				 輸入阻抗  |

				 410±15Ω  |

|
				 非線性  |

				 ±0.02%F.S  |

				 輸出阻抗  |

				 350±5Ω  |

|
				 滯后性  |

				 <±0.02%F.S  |

				 絕緣電阻  |

				 ≥5000MΩ  |

|
				 重復性  |

				 <±0.02%F.S  |

				 允許激勵電壓  |

				 5~15V/DC  |

|
				 蠕變  |

				 <±0.02%F.S/30min  |

				 補償溫度范圍  |

				 -10℃~+40℃  |

|
				 零點溫度影響  |

				 <±0.02%/10℃  |

				 工作溫度范圍  |

				 -30℃~+70℃  |

|
				 輸出溫度影響  |

				 <±0.02%/10℃  |

				 安全過載  |

				 150%F.S  |

|
				 零點平衡  |

				 <±1%F.S  |

				 極限過載  |

				 200%F.S  |

|
				 接線方式  |

				 激勵:+紅 -黑 信號:+綠 -白 屏蔽:黃  |
		||
